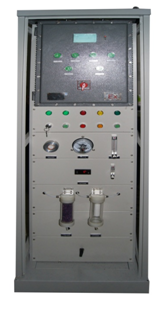

天然气在线分析系统

产品说明

由于天然气是埋藏在地下通过气井开采出来的经过集气、气液分离、脱酸、脱硫等净化回收等工艺进行处理,因此,在天然气净化,贮存运输过程中，对H₂S、CO₂、SO₂、CH₄、H₂O等腐蚀性气体的在线连续分析、监测就显得十分重要,针对气体中不同程度地含有粉尘.低沸点有机物、硫化物水气水合物具有一定粘度、结晶、腐蚀性等情况，易造成分析系统堵塞、腐蚀。针对上述情况,西安南斗电子科技有限公司生产的DN-TRQ2080型天然气分析系统对天然气输送给各个用户点,就在线监测H₂S、CO₂、SO₂、CH₄、H₂O等气体分析提出如下初步技术方案,具有安全可靠、抗腐蚀、无堵塞、取样真实、响应快分析精度高等特点，能有效地指导生产工艺控制。

系统技术指标和参数

㈠ 适用场所

DN-TRQ2080型系统适用于天然气脱酸脱硫前后以及尾气回收等工艺中H2S、CO₂、SO₂、CH₄、H₂O在线连续监测分析。

①气体最大含尘量＜150g/NM3实际工况远远小于150g/NM3

②气体温度：≤800℃，天然气实际温度在几十度。

③取样点压力：大于-3KPa

④适用于H₂S、CO₂、SO₂等硫化物和腐蚀性环境。

1.适用环境条件：

①配置保护地线（接地电阻＜4Ω）

②仪表房内安装

③环境温度：＋5～45℃

2.公共设施条件：

①电源220V±10％，50HZ±1HZ，容量≥5KVA

②反吹气源：N2，无油、无水（0.4～0.7MPa）

㈡ 测量要求及分析参数（根据不同的工艺要求、测量点测量成份及量程等不同）

DN-TRQ2080型天然气H₂S、CO₂、SO₂、CH₄、H₂O分析系统针对天然气的要求：采用单探头或多探头，进行单点或多点进行间断或连续在线监控。系统测量监测天然气中H₂S、CO₂、SO₂、H₂O等多种气体含量，具有历史数据存储、报表生成等功能，其成份量信号和报警信号参与到工艺控制中，便于工艺控制和成本核算。

㈢系统技术参数

1.系统响应时间≤8s（取样管20m左右）

2.系统灰尘过滤精度≤0.5μm

3.系统可靠性MTBF＞3年

4.取样探头免维护。系统维护周期＞1年

5.针对工况和工艺可实现单系统，多点自动切换取样分析，PLC控制，自动置换。具有自动、手动反吹防堵装置，自动反吹清灰。

6.输出信号：4－20MA，控制报警信号NO/NC，触点号量2A/220V

7.各种控制状态微机显示,历史数据存储及报表生成。故障诊断、报警,实时追踪显示、信息采集、数据传输、远程访问等功能。
